Jumat, 14 Februari 2014

Problem EW LG 29'”

Dalam waktu yang hampir bersamaan kami menemui kasus problem EW pada LG 29 yang penyebabnya belum pernah kami jumpai sebelumnya, sehingga membutuhkan waktu yang agak lama untuk menemukannya. KASUS .1

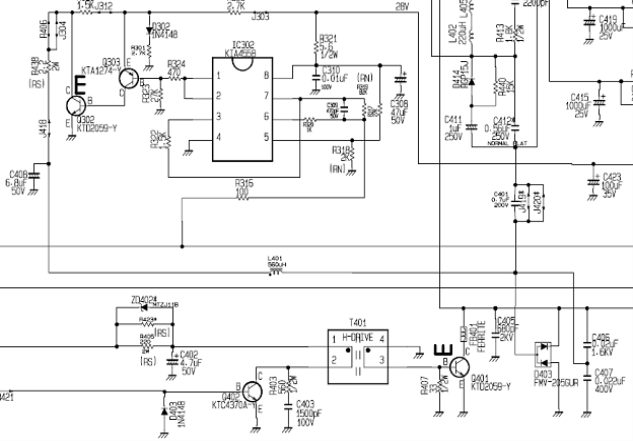

  • LG 29 flat biasa.
  • Raster melebar secara horisontal dan melengkung pada bagian pinggir kiri-kanan, sehingga gambar logo chanel teve hanya nampak sebagian
clip_image002
SOLUSI :
  • Langkah pertama yang selalu saya lakukan jika ketemu problem EW adalah “melepas” transistor EW Driver Q302
  • Jika EW driver dilepas - maka raster harus bisa menciut dan nampak melengkung bagian pada pinggir. Jika tidak mau menciut maka kemungkinan diode EW D403-bagian bawah atau kapasitor damper bawah C407 rusak (short).
  • Tetapi disini yang kami jumpai raster tetap melebar………wah apa lagi ini???  Cek elko 6.8u/50v C408 tidak short.
  • Coba lepas Induktor L401……lho raster kok bisa menciut…….Apa induktor memangnya rusak ? ……Coba test Induktor pakai FBT tester (……karena belum memiliki L meter)….hasilnya led indikator tidak nyala. Cari perbandingan inductor lain….lho kok semua led bisa nyala.
  • Berarti L401 memang rusak………setelah penggantian induktor raster langsung normal.


KASUS.2

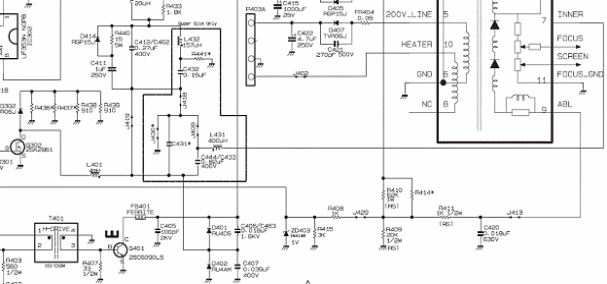

  • LG slim 29
  • Raster mengembang (Blooming). Artinya vertikal tambah lebar atas-bawah dan horisontal juga melebar kiri-kanan dan gambar nampak melengkung pada bagian pinggir-pinggir.
clip_image004
SOLUSI :
  • Cek tegangan B+ normal. Tetapi pengecekan tegangan-tegangan dari flyback seperti tegangan heater, tegangan vertikal +/- nampak sedikit drops.
  • Pertama kami curiga flyback tidak normal. Kebetulan ada teve yang sama…coba ganti flyback….hasilnya sami mawon (…alias sama saja)……..wah trus apanya nih???......
  • Fokus pertama yang kami cari masalahnya adalah kenapa tegangan keluaran flyback bisa drops, bukan masalah gambar blooming.
  • Cek nilai semua kapasitor milar seputar flyback tidak menemukan masalah…………
  • Setetak cek satu-persatu semua komponen seputaran flyback - Achirnya kami temukan juga biang keroknya….ternyata inductor L431 400uH pada arah INNER rusak setelah kami cek dengan FBT tester.


Sumber : http://marsonotv.blogspot.com/2014/02/problem-ew-lg-29.html


Gejala kerusakan Regulator STR-W67xx

Berdasarkan pengalaman kami - gejala keruskan kerusakan IC Regulator STR-W67xx ditunjukkan sebagai berikut :
  • Saat stand by tegangan normal (led indikator nyala)– begitu di “power-on” semua tegangan keluar powe suply hilang (led indikator padam). Sering dijumpai pada merk Sharp
  • Saat stand by tegangan normal, power-on juga normal. Tapi tidak lama kemudian tiba-tiba teve mati dan semua tegangan power suply jadi nol (led indikator padam). Sering dijumpai pada merk Sharp
  • Pesawat dapat hidup normal. Tapi kadang terus mati sendiri sesaat (horisontal mati, jadi bukan mati protek)– sebentar kemudian hidup lagi. Jika tegangan B+ diperiksa nampak tegangan B+ naik-turun tidak stabil tergantung kuat terangnya gambar. Sering diketemukan pada merk Panasonic.
  • Pesawat hidup normal jika tegangan screen dikecilkan. Ketika screen dinaikkan pesawat mati-hidup sendiri dan tegangan B+ drops (bukan mati protek). Sering diketemukan pada merk Panasonic
Solusi dari gejala-gejala seperti diatas adalah mengganti IC STR-Wxxxx

Catatan :
  • Yang disebut mati protek adalah jika teve mati sendiri tetapi lampu indikator masih nyala (masih ada tegangan st-by). Dan teve hanya dapat dihidupkan jika colokan listrik dilepas dahulu

 Sumber : http://marsonotv.blogspot.com/2014/02/gejala-kerusakan-regulator-str-wxxxx.html


Polytron di power-on langsung kembali st-by


KASUS :
  • Polytron power di-“power-on” – langsung selalu kembali st-by, sehingga horisontal belum sempat nyembur
PEMERIKSAAN :
  • Tegangan st-by 5v normal, tetapi ketika power-di-on-kan tegangan 5v langsung drops

ANALISA :
Lihat skema dibawah,



clip_image002


Saat stand-by :
  • T505 kondisi “on” artinya C-E nyambung
  • Tegangan dari D503 masih rendah, sehingga belum cukup untuk mensuply Reg 5v T504
  • Maka tegangan st-by 5v ic program akan disuply dari D504 >> R514 >> T505 >> Reg 5v T504
Ketika power-on :
  • T505 berubah menjadi “off” ( C-E putus)
  • Tegangan dari D503 berubah naik.
  • Dan tegangan 5v untuk ic program “gantian diambil alih” dari D503 >> R512 >> D510 >> reg 5v T504.

KESIMPULAN :
Jadi jika tegangan 5v drops saat power-on – maka kemungkinan penyebabnya adalah :
  • Elko C503 1000u/25v kering
  • R512 atau D510 rusak
  • Solderan ada yang open

Sumber :http://marsonotv.blogspot.com/2014/02/polytron-di-power-on-langsung-kembali.html


Senin, 10 Februari 2014

Tv panasonic model TC-1460Rl tidak mau start

Baru saja selesaikan service tv panasonic model TC-1460R hot chasis/gnd nyetrum dengan kerusakan awal tidak mau start,cek STR 50213,transistor horisontalD1541,ic vertikal AN5521 normal,cek in dan out 7812 0V,cek R fuse R801 in7812 putus ganti R 1ohm tv start sudah tidak menderit lagi,tapi tegangan in dan out 7812 kok sama 14.7v cek lagi ternyata ada dioda D858 short,saya cabut dioda tersebut,tv start tapi cuma garis horisontal,cek pin 4 dan 5 ic vertikal 0V,pin 2 output vertikal +24v,cabut salah satu kaki R402 330 ohm dari pin 31 ic chroma AN5601K ke pin 4 ic vertikal AN5521,cek tegangan pin 31 terukur 10v,ic chroma rusak gara2 D858 short untung punya simpanan mesin jadul,ganti ic chroma,pasang lagi R402 tv start kok masih garis horisontal,cek lagi ditemukan D402 di pin 4 ic vertikal short,ganti dioda tv start alhamdulillah normal....

NB: D1133 IN60,D1122 IN60 juga diganti karena dah putus,jika disearch channel gak mau tersimpan dimemori selalu masuk mode skip cek dan ganti D1130 IN60 pada pin 5 ic memori dan D1128 IN 60 pada pin 7 ic memori MN2025D ganti dengan dioda IN4148 semoga ada manfaatnya salam solder panas maknyuzzzzz.....




Oscar Permana


Rabu, 05 Februari 2014

Modifikasi Gacun pada LG-Goldstar STR6707


clip_image002
Yang perlu dipahami terlebih dahulu.
Saat st-by :
  • Tegangan keluaran dari tranfo switching seperti B+, ST-9v masih rendah semua.
  • Tegangan ST-5v disuply dari D807 – Q803 (A968) – 7805
  • Tegangan ST-9v digunakan untuk mensuply H.Start. Karena tegangan masih rendah maka bagian horisontal belum kerja
Saat Power-on :
  • Saat power-on maka semua tegangan keluaran trafo switching kan naik semua (normal).
  • Tr Q803 akan berubah menjadi “off”…… tegangan dari D807 akan diputus…..sebab tegangan disini akan naik menjadi sekitar 60v….kalau tidak diputus dapat merusak 7805……trus merusak juga ic program
  • Sebagai gantinya 7805 akan disuply dari D805 yang telah berubah naik menjadi sekitar 10v.
  • Karena tegangan dari D805 telah berubah naik……maka tegangan ST-9v menjadi normal……dan bagian horisontal mulai bekerja

Jika tidak dilakukan modifikasi :
  • Dengan pemasangan gacun maka otomatis tegangan keluaran dari tranfo switching sudah normal semua pada posisi st-by maupun power-on
  • Akibatnya pin-H start TA8960 tetap mendapat tegangan 9v dari ST-9v.
  • Akibatnya saat st-by sesungguhnya pesawat masih hidup, cuma layar gelap saja dan jika screen dinaikkan akan terlihat menyala blangking.
  • Karena itu modifikasi perlu dilakukan agar saat st-by TA8690 tidak mendapat suply 9v dari ST-9v atau lebih jelasnya dibuat sirkit on-off untuk tegangan ST-9v.

Langkah-langkah modifikasi :
  • Lepas Q803 dan R815, karena disini tidak diperlukan lagi
  • Potong jalur ST-9v dari R806 yang ke pin-25 TA8690 (atau dapat dilakukan dengan cara melepas coil L809 pada jalur ini)
  • Potong jalur printed yang dari kolektor Q803 (potong pada bagian yg dekat kaki transistor)
  • Cari dan pasang transistor C2482 (atau sejenisnya) pada bekas lokasi Q803 (posisi CBE tetap sama). Transistor ini yang akan di-fungsi –kan sebagai “switch on-off “ tegangan ST-9v
  • Cari dan pasang kabel jumper dari Kolektor Q803 ke R806/ZD803
  • Cari dan pasang kabel jumper dari Emitor Q803 kearah jalur yang menuju ke pin-25 TA8690
  • Cari dan pasang sebuah Resistor 470 ohm antara kaki R806 dengan Kolektor Q804


Sumber{http://marsonotv.blogspot.com/2014/01/modifikasi-gacun-pada-lg-goldstar.html}


Ciri pesawat tegangan B+ rendah saat st-by




BAGAIMANA CARA MENGETAHUI CIRI-CIRI PESAWAT YANG TEGANGAN B+ RENDAH SAAT ST-BY

Contoh .1 Dibawah ini adalah bagian dari skema Panasonic 21Z99.
clip_image002
  • Disini nampak bahwa pada katode-diode (pin-2) photocoupler dikontrol oleh Q857 yang dikontrol on-off oleh mikrokontrol lewat Q852.
  • Saat st-by - basis Q857 “high” – maka Q857 akan “on” – dan arus photocoupler PC850 akan langsung melalui R867 – Zener D862 – D863 – kolektor Q857 – Emitor Q857 (ground) sehingga akibatnya tegangan B+ drops
  • Saat power-on – basis Q857 “low” – maka Q857 akan “off” – dan arus photocoupler PC850 akan melalui SE140 – maka tegangan B+ akan normal

Contoh .2 Adalah Sharp merupakan skema Sharp
  • Untuk sharp tegangan B+ saat st-by demikian rendahnya, sehingga hanya kira-2 sekitar 10v
clip_image004
  • Pin-2 SE130 atau pin-2 photocoupler dikontrol oleh Q703
  • Cara kerjanya sama seperti penjelasan Panasonic diatas. Artinya jika Q703 pada kondisi “on” – maka tegangan B+ akan drops.

Contoh.3 Adalah merupakan skema Polytron.
  • Untuk Polytron tegangan B+ saat st-by sekitar 30 atau 40v
  • Disini sebagai pengganti semacam SE - digunakan KA431
  • Pin-2 photocoupler dikontrol oleh T506
  • Prinsip kerjanya juga sama, artinya jika T506 pada kondisi “on” – maka tegangan B+ akan drops.
clip_image006

Contoh.4  Adalah merupakan skema LG slim
  • Pin-2 photocoupler dikontrol oleh Q801.
  • Artinya jika Q801 “on” – maka tegangan B+ akan drops.
clip_image008

Sekarang coba diamati dan bandingkan contoh skema dibawah.
  • Contoh - Adalah skema Samsung
  • Terlihat bahwa pin-2 photocoupler tidak dikontrol oleh sebuah transistor – oleh karena itu tegangan B+ saat st-by maupun saat power-on tetap sama.
clip_image010


BAGAIMANA CARA MEMERIKSA APAK TEGANGAN BISA NAIK MENJADI NORMAL ?
Dari contoh-contoh 1 ~ 4 diatas. Jika bagian mikrokontrol masih problem, maka pesawat kadang selalu pada kondisi st-by sehingga tegangan B+ rendah. Untuk memastikan apakah tegangan normal masih bisa bekerja, maka dapat dilakukan cara sebagai berikut :
  • Walaupun ini tidak berlaku pada sebagian model . Demi “aman”nya – maka putus dulu jalur tegangan suply st-by (5v atau ada pula yang hanya 3.3v) ke ic mikrokontrol . Dapat dilakukan dengan sedot solderan pin-Vcc atau cabut dulu regulatornya. Hal ini untuk menghindari bagian mikrokontrol mendapat tegangan “over voltage” yang dapat merusak mikrokontrol
  • Lepas transistor yang mengkontrol pin-2 photocoupler
  • Hidupkan pesawat – maka kalau power suply normal, tegangan akan naik menjadi normal

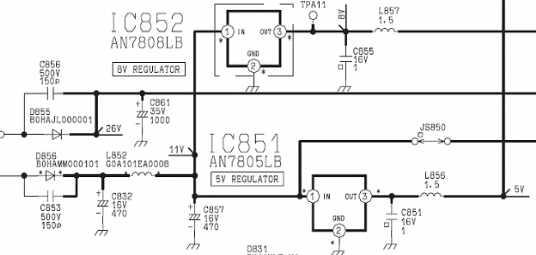

Panasonic dengan TDA9381 tegangan 8v drops

KASUS :
  • Kami sudah beberapa kali menjumpai Panasonic menggunakan TDA9381
  • Tegangan untuk mensuply input AN7808 Regulator 8v kurang dari 8v sehingga output AN8808 juga kurang dari 8v……….
  • Sedang tegangan lain dari yang dari power suply seperti tegangan B+, tegangan untuk bagian Audio, tegangan st by normal

GEJALA KERUSAKAN - Gejala kerusakan bisa berbeda-beda, misalnya :
  • Pesawat kadang hidup kadang mati, disebabkan horisontal kadang hidup kadang mati (…bukan mati protek)
  • Vertikal satu garis – diperiksa bagian Vertikal-out bagus
  • Lampu led hijau nyala, tetapi led merahnya ikut nyala kedip2
clip_image002
SOLUSI :
  • Cek menggunakan ESR meter sepertinya tidak ada masalah - semua elko bagus.
  • Dengan mengganti C861 1000u/35 pada input AN7808, maka tegangan 8v output 7808 langsung normal.


Sumber{http://marsonotv.blogspot.com/2014/01/panasonic-dengan-tda9381-tegangan-8v.html}


Panasonic model 14P10 tombol MENU tidak fungsi

KASUS :
  • Panasonic model 14P10 dengan ic program MN1873824, chroma M52770
  • Setelah selesai repair tombol “MENU” tidak fungsi sehingga kalau tombol dipencet OSD MENU tidak muncul.
  • Tombol-2 lainnya berfungsi normal, demikian juga OSD bisa nampak normal
  • Cek tombol push-switch untuk MENU tidak rusak

SOLUSI :
  • Problem terselesaikan setelah eeprom di-flash atau di-restore dengan firmware yang diambil dari teve lain yang normal

Problem lain jika eeprom di-flash dengan data dari teve lain.  :
  • Cek dengan cara masuk service mode
  • Cek ajustment geometri seperti V-size, V-lin, H-shift
  • Cek White balance, mungkin gambar jadi kemerahan misalnya


Sumber {http://marsonotv.blogspot.com/2014/01/panasonic-model-14p10-tombol-menu-tidak.html}


Kenwood KDC-252U

Kenwood KDC-252U In-Dash Receiver Utama Image


Kenwood KDC-252U In-Dash

Kenwood KDC-252U In-Dash Receiver - Main PCB Top
Kenwood KDC-252U In-Dash Receiver - Main PCB Top

Kenwood KDC-252U In-Dash Receiver - Main PCB Bawah
Kenwood KDC-252U In-Dash Receiver - Main PCB Bawah


Sabtu, 01 Februari 2014

sharp AQUOS bisu gambar normal

Di ambil dari temen Facebook
2 kali mendapat garapan sharp AQUOS bisu gambar normal...pngerjaan cek smua tegangan pd pin2 socket psu ke main board...12v ,3.3v untk MB normal,stelah bertanya kpd yg sudah brpengalaman didapat jawaban ^CEK PIN AC-DET^ , aku laksanakan dan didapati pin ac-det terukur hanya 1vdc yg seharusnya 3.3vdc...,pnelusuran brlanjut dan didapati sbuah TR dijalur ini yg short,tr ini trhubung ke pin 3 dan 4 optocoupler jalur ac-detector, tr jnis PNP..akhirnya tr aku gnti dngn A1015 ,dan pin ac-det sudah nrmal terukur 3.3vdc...aku konek ke MB, dan klik SUARA pun cetar membahana...jd ksimpulannya jika pin ac-det kurang dari 3v,maka suara akan di MUTE...mdh2n ada sdikit manfaatnya untk kawan2 semua...
