Selasa, 29 Oktober 2013

Cara mengetahui biaya tagihan listrik pln

Bagi rekan-rekan yang mau tau berapa sih tagihan listri kita bulan ini......?
Nah anda tinggal ketik No ID listrik anda pada kolom ID pelanggan di bawah ini kemudian klik Cari. monggo sami dipun cobo...!!!





Informasi Rekening


Nah demikian semoga bermanfaat




Senin, 28 Oktober 2013

Persamaan IC suara tv LG




Nah kali ini sesuai pengalaman di meja kerja saya.ketika sedang servis tv Lg dengan kerusaan IC suara Yaitu LA 42102.yang kebetulan lagi gak ada stok.ahirnya dengan bantuan mbah google di temukan IC pengganti dengan data yang sama persis hanya saja beda fisik berikut datanya:






































Jumat, 25 Oktober 2013

Peluang bisnis dari Klikfb.com

Gratis Untuk Anda...!
Memperkenalkan...! Sistem Terhebat Karya Anak Bangsa, Cukup Datangkan Traffick (Pengunjung), Pantau Terus Perkembangan Komisi Anda, Lalu Lakukan Penarikan di Member Area, Siapkan Rekening Bank Anda, Kami Transfer Uangnya Sekarang Juga
Begitu Mudahnya Mengumpulkan Recehan Rupiah dari Internet Bisa Anda Nikmati Hanya Disini, Ribuan Member Kami Telah Membuktikannya, Sekarang Giliran Anda...!
Tingkatan Member & Komisi (Terhitung Mulai 11 November 2013):
Member Free : Komisi Rp 5/klik, Rp 300/klik valid, Maks Profit: UNLIMITED
Member Aktif : Komisi Rp 15/klik, Rp 750/klik valid, Maks Profit: UNLIMITED
Member Premium : Komisi Rp 20/klik, Rp 1.250/klik valid, Maks Profit: UNLIMITED
Top Member : Komisi Rp 25/klik, Rp 2.000/klik valid, Maks Profit: UNLIMITED

(Klik = Perkunjungan Visitor, Klik Valid = Perkunjungan Visitor Sekaligus Mendaftar)

Kabar Gembira...!
Bonus 5% Komisi Downline (Terhitung Mulai 12 November 2013):
Selain memperoleh komisi klik dan komisi klik valid, Terhitung mulai 12 November 2013 setiap member juga akan mendapatkan bonus 5% dari komisi downline di bawah accountnya (tanpa mengurangi komisi downlinenya tersebut). Minimal profit downline yang akan dihitung untuk bonus 5% ini ialah yang memiliki profit minimal: Rp 2.000. Lihat illustrasi di bawah ini jika downline Anda masing-masing mengumpulkan profit Rp 50.000:
10 Member x Rp 50.000 x 5% = Rp 25.000
100 Member x Rp 50.000 x 5% = Rp 250.000
1.000 Member x Rp 50.000 x 5% = Rp 2.500.000
10.000 Member x Rp 50.000 x 5% = Rp 25.000.000
100.000 Member x Rp 50.000 x 5% = Rp 250.000.000
Catatan: Illustrasi di atas hanya dicontohkan jika profit yang dikumpulkan member di bawah account Anda Rp 50.000, jika lebih dari itu maka tentunya bonus Anda juga akan semakin bertambah besar.
Selamat datang di Klikfb.com, disini Anda bisa hasilkan profit pasti hanya dengan menyebarkan link/ mendatangkan traffick (pengunjung) ke link account Anda. Pendaftaran 100% Gratis...!, Langsung Aktif dan langsung bisa mengumpulkan profit.
Komisi bisa dicairkan ke Rekening Bank ataupun ke Pulsa HP. Setelah berpromosi ria mendatangkan pengunjung ke link account Anda, Silakan lakukan penarikan komisi di member Area setelah saldo Anda terkumpul minimal Rp 20.000 (dua puluh ribu rupiah).
Program ini dinamakan Klikfb.com dikarenakan pengunjung yang didatangkan kesini sebagian besarnya berasal dari pengguna Facebook, walaupun kami memperbolehkan dan tidak menutup kemungkinan pengunjung yang didatangkan sebagian kecilnya berasal dari luar facebook

Intinya Tugas Anda Disini Hanyalah Mendatangkan Pengunjung, dan Disini Tidak Ada Istilah Usaha Yang Sia-sia Karena 1 Orang Pengunjung Yang Anda Datangkan Tetap Bernilai Profit Bagi Anda, Pantau Terus Perkembangan Profit Anda dan Lakukan Penarikan di Member Area Setelah Mencapai Minimal Rp 20.000

Selagi Gratis...! Tidak Ada Alasan Untuk Menunda Pendaftaran
Dengan mengklik link di atas, Anda akan dibawa menuju halaman form pendaftaran dan Anda cukup memasukkan nama dan email saja. Tanpa mentransfer biaya sepeserpun keanggotaan Anda tetap langsung aktif.


Kamis, 24 Oktober 2013

RANGKAIAN INVERTER DC to AC


https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEh2fru-UKtbfdBaXXLsCHAJhtyq_8xfeewbTEJT56EvpsyxQQs4bFzq-tr4amOnn2WAOY4QehCDjM5c716VbryrGVuOGt5po9FotPeVfjuVhWCzokk1F64hCsmhnTI56mUj6Bv-33EjPRIA/s1600/inverter+100+watt.JPGRangkaian inverter adalah rangkaian elektronika yang berfungsi untuk mengubah tegangan arus searah (DC) menjadi tegangan arus bolak balik (AC). Rangkaian inverter 100 watt dibawah terbagi menjadi dua bagian fungsi. Yang pertama bagian multivibrator astable yang berfungsi
untuk menghasilkan pulsa-pulsa secara berkelanjutan. Anda bisa saja menggunakan rangkaian multivibrator lainnya seperti denganmenggunakan transistor atau IC NE 555, yang penting anda bisa memperoleh sinyal keluaran yang mempunyai ayunan amplitudo. Pada bagian kedua yaitu bagian driver transistor dan transformator yang berfungsi sebagai swicthing dan penaik tegangan menjadi tegangan 220 volt.

Trafo yang digunakan adalah jenis trafo center tap (CT) yang bisa menggabungkan dua buah sinyal input pulsa yang berkebalikan dari driver transistor menjadi satu buah sinyal ac yang sempurna. Prinsip kerja dari rangkaian inverter diatas sebenarnya cukup mudah untuk dipahami, sehingga anda bisa mencoba rangkaian ini apabila anda membutuhkan tegangan jala-jala 220 volt dengan memanfatkan aki 12 volt. Jangan lupa memasang heatsink pada transistor 2N3055 dikarenakan arus yang cukup besar akan melalui transistor ini.
Rangkaian pengubah dari 12 volt DC menjadi 220 volt AC diatas mempunyai daya kisaran 100 watt. Dan anda bisa saja menggunakan tegangan DC bukan 12 volt asalkan disesuaikan dengan penggunaan input pada terminal input. Seandainya anda menggunakan tegangan 9 volt DC maka sebaiknya anda menggunakan terminal 6 volt pada input trafo. Mengapa demikian karena sinyal puncak dari 6 volt adalah (6 volt x V2) mendekati 9 volt. Untuk rangkaian inverter dengan daya yang lebih besar seperti kisaran 1000 watt mungkin anda bisa mencari referensi dari berbagai sumber guna mendapatkan rangkaian yang sesua


1000W Power Inverter Circuit « inverter-circuit
1000W Power Inverter Circuit « inverter-circuit


Selasa, 22 Oktober 2013

Modifikasi regulator resever digital

Kali ini saya akan berbagi pengalaman tentang bagai mana menyelesaikan masalah kerusakan resever parabola pada bagian Regulator .yang tentunya ketika kita susah untuk mendapatkan sparepart .
Misalnya regulator yang kita servis menggunakan IC atau Transistor .
Pengalaman yang saya dapat yaitu ketika sedang memperbaiki resever merek Matrik yang kebetulan pada bagian regulatornya menggunakan IC.dan ternyata gak ada di toko di daerahku.
Ahirnya aku ganti dengan GACUN tapi kenyataanya belum sampai 1 bulan udah KO lagi.
Nah berikut sekemanya


Keterangan gambar komponen yang di ganti dengan IC SL0380R .Resistor 10R.dan Resistor 470K.
Untuk komponen lain gak perlu di ganti.

dan ini hasilnya

Nah saya baru coba regulator yang jenis seperti ini.untuk jenis lainya anda bisa mencobanya semoga bermanfaat .salam sukses.....!!!



Sabtu, 19 Oktober 2013

Cara Mematikan Buzzer Meteran Token PLN

Bagi yang sudah menggunakan Listrik dengan sistem token tentunya sudah tidak asing dengan bunyi niiit..niit.niit pada KWH Meteran Token. Bunyi indah buzzer akan terdengar jika stock listrik (KWH) sudah menipis. Fungsi utamanya adalah warning kepada penghuni rumah (pelanggan) agar segera membeli pulsa atau token jika tidak ingin rumahnya gelap gulita tanpa listrik.

Bunyi buzzer ini disatu sisi berguna kepada pemilik rumah sebagai "warning" disatu sisi lagi juga dianggap mengganggu. Coba bayangkan tengah malam lagi asyik-asyiknya mimpi muncul suara niit..niit yang cukup nyaring, bunyi buzzer ini lumayan nyaring tetangga sebelah pun bisa dengar. Buzzer tidak akan berhenti kalau belum melakukan pengisian token atau pulsa. Tengah malam mana ada tempat penjualan token yang buka. Jadi bisa semalaman  tidur diiringi bunyi buzzer. Itulah dukanya pelanggan listrik dengan sistem token.

Ketika instalasi dulu petugas PLN hanya "training" cara pengisian token saja.Cara mematikan Buzzer meteran tidak ditrainingkan. Untungnya nemu juga informasi cara mematikan buzzer atau bunyi meteran token. Berikut caranya:

Tekan 812 kemudian Accept. Buzzer pun akan off "diam".


Berikut kode-kode lainnya
800 -> Stand Meter
801 -> Sisa Kredit
802 -> Tanggal
803 -> Jam
804 -> Nomor Seri KWH meter
805 -> SGC
806 -> Alasan pemadaman
807 -> Status meter
808 -> Konstanta Meter (pulse/Kwh)
809 -> Berapa kali pemadaman
810 -> (NC)
811 -> (NC)
813 -> Pemakaian KWH kemaren
814 -> Pemakaian KWH berjalan
815 -> Tanggal pengisian Credit terakhir
816 -> Waktu pengisian terakhir
817 -> Jumlah Credit dimasukan terakhir
818 -> (NC)
819 -> (NC)
820 -> Token yang dimasukan terakhir
821 -> Pemakaian KWH 1 bulan lalu
822 -> Pemakaian KWH 2 bulan lalu
823 -> Pemakaian KWH 3 bulan lalu
824 -> Pemakaian KWH 4 bulan lalu
825 -> Pemakaian KWH 5 bulan lalu
826 -> (NC)
827 -> (NC)
828 -> (NC)
829 -> (NC)
830 -> (NC)
831 -> Jumlah pengisian Credit 1 bulan lalu
832 -> Jumlah pengisian Credit 2 bulan lalu
833 -> Jumlah pengisian Credit 3 bulan lalu
834 -> Jumlah pengisian Credit 4 bulan lalu
835 -> Jumlah pengisian Credit 5 bulan lalu
851 -> Total credit yang dimasukan ke Meter
852 -> Token yang dimasukan 2 terakhir
853 -> Token yang dimasukan 3 terakhir
854 -> Token yang dimasukan 4 terakhir
855 -> Token yang dimasukan 5 terakhir

Kode-kode diatas berlaku untuk Meteran Token PLN merek Hexing.


Servis Kipas Angin Miyako Remot

Kipas angin remot pada dasarnya sama seperti kipas angin biasa. Perbedaan hanya pada sistem kontrol pada motor listrik. Kipas angin remot mengganti fungsi tombol-tombol saklar biasa dengan sebuah rangkaian elektronik. Sistem kontrol elektronik pada kipas angin remot fungsinya seperti tombol-tombol saklar pada kipas angin biasa. Hanya saja sistem kontrol elektronik bisa dikendalikan dari jarak jauh dengan menggunakan remot ketika mengoperasikan kipas angin.

Penggunaan sistem remot pada kipas angin diaplikasikan oleh produsen kipas angin Miyako untuk produk kipas angin tipe tjr-101 (Tejari 3). Kipas angin Miyako tjr-101 untuk mengoperasikan bisa dilakukan dengan remot.
Rangkaian kontrol pada kipas angin ini menggunakan IC utama SC8206.
skema kipas angin Miyako remot
skema IC SC8206 series

Dari skema rangkaian kipas angin Miyako remot secara sederhana terdiri dari 3 bagian yaitu power supply, IC utama dan triac.

Power supply
Output yang dihasilan oleh power supply harus sesuai dan stabil agar rangkaian berikutnya bisa bekerja secara normal ( SC8206).

IC utama SC8206
Merupakan otak dari sistem kontrol kipas angin Miyako tipe ini. Output-output pada IC utama digunakan untuk mengotrol triac apakah berfungsi on atau off

Triac
Fungsi triac ibarat saklar pada kipas angin biasa. Triac bisa berfungsi sebagai saklar on atau off sesuai data yang diterima dari IC utama.

Kerusakan yang sering terjadi pada kipas angin remot adalah pada sistem kontrol. Sering terjadi karena output power supply yang sudah tidak normal atau stabil. Sehingga data yang dikeluarkan oleh IC utama error. Gejala kerusakan pada kipas angin susah untuk di hidupkan,kadang bisa berputar kadang tidak. Bisa berputar tapi tidak lama mati lagi. Jika swing di on kipas mati. Jika di on hanya muncul bunyi “bip” tapi kipas tidak berputar.

Jika mengalami kerusakan miyako remot seperti tadi coba cek bagian power supply (lihat skema) terutama untuk kapasitor 1,2 uF / 400 v dan Resistor 200k (biasa diseri 100 k). Kalau Resistor masih bagus ganti saja kapasitornya. Bisanya sich klo servis bagian itu langsung OK, kalau belum mesti gerilya lagi.

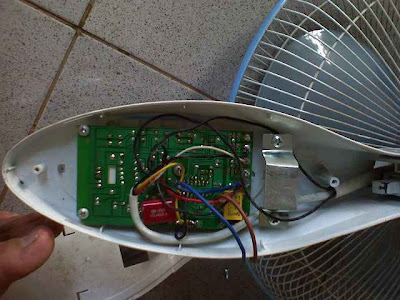

Cara bongkar servis sistem kontrol kipas angin Miyako remot

servis kipas anging miyako remot1
servis kipas angin miyako remot2
servis kipas angin miyako remot3

Dibanding kipas angin biasa kipas angin remot lebih komplek jika terjadi kerusakan. Tapi soal kemudahan dan praktis dalam pengoiperasian kipas angin remot tentunya lebih unggul. Pilihan terletak pada anda.


Selamat ngoprek !


Jumat, 18 Oktober 2013

PERSAMAAN DAN DATA PIN FBT

SAMSUNG

FSV 14A004
FSV 14A001
FSV 20A001

16,5V-AFC-HEATER-24/40V-180V-GND-NC-ABL-B+ 125V-COL

FOK 14A001
FSV 14A004C
FSV 14A004H
FSA 38031M
FSA 173 B
AA26 002101A

+16,5V-24V-HEATER-(-16,5V)-185V-GND-NC-ABL-B+ 125V-COL

FOK 14B001

COL-NC-B+ 123V-NC-200V-GND-HEATER-(-16,5V)-16.5V-ABL

FUH 29A001
JF0501 91911
FQH29 A003
FQH 21A004
BSC25 02176
AA26 00305A
FUH29A 001B

C - NC - B+ - NC - 200V - GND - H - (-16.5V) - +16.5V - ABL


 TOSHIBA

TFB 4067 BD (14 INCHI)
TFB 4125 CH ( 21 INCHI)
TFB 4213AG
TFB 4086 A (29 INC )

COL - B+ 115 - 185V - GND - NC - 24V - 12V - ABL - HEATER - AFC


DIGITEC DAN POLYTRON

FCM 20B061 N
JF 0501-19577

COL - B+ 115 - GND - NC - 185V - HEATER - NC - ABL - +12V - (-12V)

JF 0501-195913
FTK 21RO 11UN

C - B+ 115V - GND - 185V - NC - HEATER - 25V - BCL - 12V -  AFC

FCK 14A006
FCM 2015H
FTK 21R 002

NC - NC - GND - 185V - 16V - HEATER - 24V - ABL - B+ 115V - COL

GOLDSTAR  / LG / INTEL / AKARI

154 - 177B
154 - 064P
6174 - 8004 A ( 16V / 12V TERKADANG TIDAK ADA)
6174Z - 6040 X
MF - 6549

COL - 185V - B+ 115 - GND - 16V - 24V - 40V - ABL -  HEATER - AFC.

154 - 177 E

COL - 185V - B+ 90V - BOOST UP - 25V - 12V - GND - ABL - HEATER - AFC.

FUJITEC

BSC22- 2314H
JF0501-1903
FCM14A-032
KFS-60844

C - B+ 115 - 180V - 16V - 24V - HEATER - GND - ABL - AFC - NC

HITACHI / FUJIAN

BSC25-0820

C - B+ 115 - NC - NC - 25V - 12V - ABL - HEATER - GND - 180V

SHARP

14"   F0067PE
20"   F60069PE

C - B+ 115V - 24V - 16V - NC - AFC - GND - HEATER - 185V - ABL

F0147PE

C - B+ 115 - GND - 24V - 12V - AFC - 185V - GND - H - ABL

F0193
F0194

C - B+ 115 - GND - 40V - 12V - AFC - 185V - GND - H - ABL

BSC26-26315
FA060WJ-SA
JF0501 - 32601
A071WJ - A
BSC25 - 0232A
FA104WJ - ZZ

C - B+ 125V - GND - 24V - 12V - AFC - 185V - GND - HEATER - ABL

FA100 WJ
FA116 WJ
C - B+ 125V - GND - (+14V) - (-14V) - NC - 180V - GND - H - ABL

JVC

BSC25 - 0262

C - B+ 115 - AFC - NC - 24V - GND - HEATER - ABL - 185V - GND

SANSUI

BSC22 - 68F03
BSC25 - N0449

C - B+ 115V - 24V - AFC - GND - H - ABL - 180V

JF0501 - 1206
JF0501 - 1204

C - B+ 115 - 185V - 16V - 24V - H - GND - ABL - AFC - NC

TV CHINA

BSC25 -2603F
BSC25-4813A
BSC25-N1003A
BSC25-N0608

TP1 - C - TP2 - B+ 115V - TP3 - TP4 - GND - HEATER - ABL - NC/180V

BSC24-014001D
BSC25-N0321
BSC25-N1534
BSC25-N1634
BSC25-Z1003
BSC25-Z2705
BSC25-Z2706
BSC25-N0313
BSC25-F1125A

TP1 - C - TP2 - B+ 115V - TP3 - TP4 - GND - H - ABL - AFC

BSC25-2004 PR

C - B+ 115V - NC - AFC - GND - H - ABL - NC - TP1 - TP2

BSC24 - 01N4014 K
BSC25 - T1010A

TP1 - C - TP2 - B+ 115V - TP3 - TP4 - GND - H - ABL - 180V

BSC26 - 3606A

C - B+ 115V - NC - AFC - GND - H - ABL - TP1 - TP2 - TP3


BSC28 - N2329

C - TP2 - B+ 115V - GND - 185V - NC - NC - ABL - H - AFC

SANYO

JFO501  32639
L 40B 15300
L40B 17100
C - B+ 115 - NC - 185 - AFC - ABL - NC - LOW B - H - GND

BSC26 2629
L40B 07500
C - B+140 - NC - 185V - AFC - ABL - NC - LOW B - H - GND.

TCL

BSC25 0299D
JF0501 1914
BSC25 0231
BSC25 0284C
BSC66G 124 3810
BSC25 0211
JFO5O1 1909A
JF0501 1214

185V - C - AFC - B+ 115 - 12V - 24V - ABL - GND - NC - H

KONKA

BSC25 2023S
BSC25 0106
BSC25 2666S
BSC25 0111

C - 185V - B+ 115 - GND - AFC - 14V  - ABL - H - NC - NC

BSC25 0146
C - 185V - B+ - GND - NC - NC - ABL - H - GND - AFC

SONY

8 598 858 00
8 598 831 00
8 598 811
1 435 284 11
C - B+ - 200V - H - GND - (-13V) - GND -(+13V) - NC -  ABL

1 439 423 32 ( TRINITRON)
H1 - H2 - 180V - B+ - C - 14V - ABL - NC - 26V - NC - GND

PHILIP

JF0501 0185
BSC25 N2319
BSC25 N2911
C - B+ 125 - 180 - AFC - H -  8V - 12V - ABL - 45V - GND

SANKEN

BSC24 01N4004 U
JF0501 19959
BSC25 0235A
BSC25 N0103
C - B+ 115 - (+14) - (-14V) - GND  - H - AFC - ABL - NC - 180V

 BSC25 - N1089D (Untuk tv Asatron 21" SLIM )
 C - B+ - (+17V) - AFC - GND - H - ABL - 180V - (-17V)

84 L83 - 606 01
FTK 14B 011
C - B+ 115 - 24V - GND - 185V - H - ABL - GND - AFC - 12V

154 -164 F
154 165 D
JF0501 1212
24V - (-24V) - B+115 - H - AFC - ABL - GND - 185V - NC - COL

JF0501 - 3241
C - B+ - AFC - (-12V) - (+12V) - GND - H - ABL - 185V - GND



FBT  UNTUK TV PANASONIC

TLF 14695F
TLF 15610F
TLF 15611F
KFS 60844

C + B+- GND - PS S (-) - 25V - H - 185V - ABL - NC - PS S(+)


TLF 4N052
C - B+115 - NC - 24V - H - 180V - GND - GND(R 2W 1 ohm) - 16V - ABL

2TF N82014B
C - B+140 - NC - (+16V) - GND - H - GND - ABL - (-16V) - 180V


FBT untuk TV LG

6174 - 6006E
C - B+115 - GND - (-14V) - (+14V) - GND - ABL - H - AFC

6174V - 6006H
BSC24 - 3366J
C - 185V - B+115 - GND - NC - 24V - NC - ABL - H - AFC

6174 - 5003A
BSC28 - N2334
C - B+115V - (+14V) - (-14V) - 200V - GND - NC - 28V - ABL - H

BSC25 - N0363
BSC25 - N1534   EBJ34806707
BSC26 - N2138
C - 180v - B+115V -  GND - INNER - 26V - NC - ABL - H - AFC



Kamis, 10 Oktober 2013

Rangkaian pengendali kipas DC untuk power amplifier

Rangkaian ini bekerja berdasarkan input sinyal. Kecepatan/putaran kipas tergantung besarnya input sinyal yang berasal dari jalur speaker. Jika tidak ada sinyal maka kipas akan berputar pelan sesuai setingan VR1.



Input supply bisa diambil langsung dari trafo utama power amplifier, 12V CT 12V, jadi tidak perlu penambahan trafo lagi.
Rangkaian ini sudah dites dan tidak menimbulkan dengung.
koreksi : R yang paling bawah: 560 ohm


Skema Subwoofer TL 072 / TL 082
