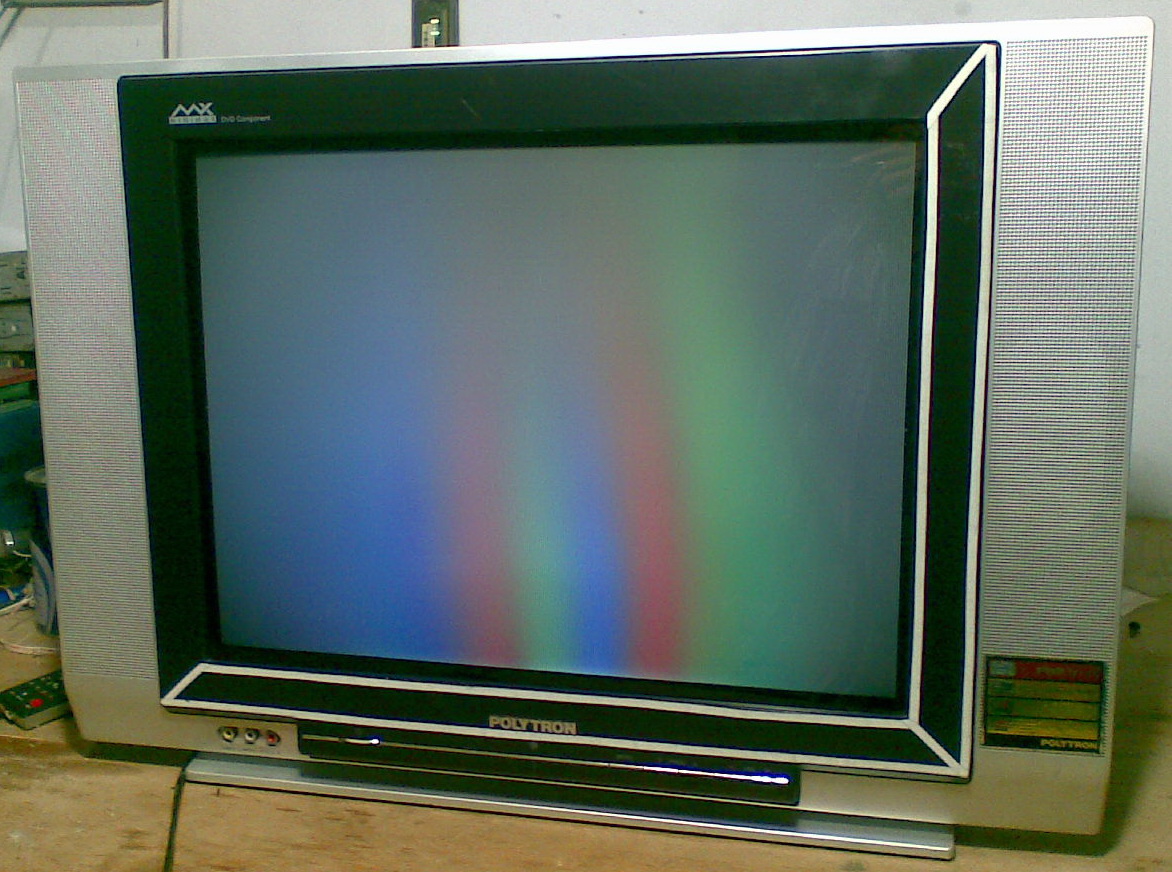

Polytron MX5203R gambar pelanggi

Pertama kali aku dapat servisan tv polytro seperti terlihat pada gambar di atas.wah bakal di bikin pusing tuju keliling ni pikirku sambil mbuka penutup casing belkang.
setelah terbuka dan seperti biasa bersihkan dulu degan kuas sambil amati komponen sekitar.dari hasil penggamatan kulihat satu buah elco yang mengembung alias muntup2 yaitu C408=100mf50v,pling ini kasusnya pikirku ,eeeeeeeet ternyata bukan setelah penggantian hasilya sama saja.
penelusuran beralih pada ic vertikal soalya ic ini panas sekali padahal baru di nyalakan kok panasnya minta ampun.Penggantian ic vertikal AN5522 pun saya lakukan dan teryata benar dugaanku .setelah ic saya ganti dengan yang baru tv bisa nyala normal.
Namun ada kejanggalan lain setelah aku temukan elco C402=1mf50v dalam keadaan bocor di bagian bawahya .Yang saya pikir kok tv gak protec(mati stenby) ya.padahal rusak dikit aja pada elco ini tv langsung protek to .ealah ternyta pada kaki protec ic HBT 01-04G pin62 di beri tegangan 5v yang di ambil dari pin 55 dengan di tahan resistor 68 ohm ,sebelumny tv ini udah diservis sama servis lain sekitar sebulan yang lalu menurut keterangan yang punya tv ini,kemudian aku aku buang resistor tadi.coba saya nyalakan tv langsung stenby gak sempat nyala,ahirya C402=1mf50v saya ganti dengan 4,7mf50v .coba nyalakan lagi alhamdulilah tv pun bisa normal seperti sediakala.semoga ada manfaatnya!!!

Selanjutnya

Tv LG Flatron short G1 dengan G2

dapat servisan tv lg flatron .kerusakanya dinyalakan suara ada namun gambar tidak muncul pada layar alias gelap tok!
setelah aku buka coba setel screen tetap gak ada reaksi ,kemudian aku ukur screen dengan avo meter walhasil yang ku dapat teg 0v.ternyata G1 short dengan G2
untuk mengatasi masalah ini cukup mudah yaitu dengan cara lepas kabel screen dan focus dari RGB.kemudian lepas komponen yang berhubungan dengan screen ,pada kaki conekto screen berian patri sekitar 1,5cm seperti pada gambar.



tujuanya untuk mempermudah kita dalam pengerjaan nantinya.
kemudian nyalakan tv dan ambil kabel focus lalu short kan pada patri yang kita pasang pada kaki konektor screen tadi sesaat saja lakukan 2 sampai 3 kali kemudian matikan tv dan ukur menggunakan multi meter skala 10k G1 dengan G2 masig short atau tidak .jika sudah tidak short berarti kita berhasil dan kembalikan componen atau kabel yang tadi kita lepas pada posisi semula namun apabila masih short lakukan cara seperti di atas tadi .semoga bermanfaat!!

Selanjutnya

TV Polytron L,SIDI mati stenby



Pengalaman yang sangat melelahkan dapat servisan tv merek politron L,SIDI model PS 52UM70SM  dengan keluhan hanya lampu indikator menyala seteby tidak bisa star sama sekali tv ini menggunakan IC HBT 01-05G setelah aku buka dan aku amati teryata satu buah resistor gosong yaitu R517=180ohm.gosongnya resistor ini adalah T505=A1023 short.
Akibatnya zener D512=5,6v ikut short di ikuti T504=C2328A juga shodt.
Setelah ketiga komponen saya ganti teryata tv tetap tidak bereaksi dan ternyta ic utama yaitu IC 301=HBT 01-05G juga ikut sekarat alias modar.permasalahan masih belum juga selesai sampai disini setelah IC 301 aku ganti (ganti IC bekas yang baru gak ada yang jual)tv mau nyala dan gambar normal.
tapi setelah speker aku pasang e e e e eee suarane rek gemrodok (bahasa jawa) apanya lagi ini yo rek rek.!! owalah yo yo....!!
ternyata setelah aku telusuri IC203=TDA7442D ikut don bin modar ,kemudian setelah aku ganti suara grodok grodok nya hilang tapi suara belum juga muncul,eee... aalah ngeyel banget tv iki to yo yo!!
E E E E E ternyata IC memorynya melu error.kemudian aku buka data menu servis code 1014 dan aku ganti setinganya lalu simpa dengan tekan tombol menu diremot dan suarapun muncul ,namun setelah tv dimatikan nyalakan lagi tv gak mau langsunag star mesti tekan power di remor,ter igat pada tv lg yang pernah saya servis kemudian ic memory aku ganti degan yang baru dan seting data menu servisnya ahirnya tv gambar maupun suara normal lagi.namun masih ada satu masalah lagi yaitu sensor sentuh nya gak saya fungsikan soalya IC ATA2508 jebol dan cari di toko gak ada yang jual.biar pakai remot aja lah yang penting bisa nonton tv lagi he he he he!!
mungkin ada yang mau bantu cari IC ATA2508 monggo silahkan.semoga ada manfaatnya!!

Selanjutnya

Data menu servis tv Polytron L'sidi PS 52UM70SM

Bagi rekan 2 yang butuh setigan data menu servis tv politron
L’sidi tipe PS  52UM70SM .HBT 01-05G dengan code 1014,1013 sebagai brikut:

Code 1014
AGC GAIN	25H  37
HI AGC	27H  39
LO AGC	26H  38
WBCOL	32H  50
WBCON	64H  100
WBBRI	46H  70
Y-DELAY	O7
BRTS	O4
V-BLK	08H  08
U-BLK	08H  08
V-SHIFT	00H  00
V-OSD	14H  20
H-OSD	23H  35
OPT LANG	00000001  01H
OPTION5	00010010  12H
OPTION4	00110000  30H
OPTION3	00001101  ODH
OPTION2	00001001  09H
OPTION1	10000010  82H
OPTION0	00000101  05H
Code 1013
H-SHIFT	O9
S-COR	25
V-LIN	12
B-DRV	68
G-DRV	42
B-CUT	41
G-CUT	60
R-CUT	32
EW-CORTO	10
EW-CORBT	O8
EW-PARA	80
H-PARA	O4
H-BOW	O5
EW=TRAPZ	32
H-SIZE	30
V-AMPL	22
VCEN	22

Code 1014 Polytron MX

Option 0 = 01000111
Option 1 = 10011010
Option 2 = 00001001
Option 3 = 00011101

Demikian mungkin data ini bisa membantu ,namun sebaiknya catat dulu data yang akan anda rubah setinganya untuk jaga-jaga bila ada kesalahan .semoga bermanfaat!!
