Tv sharp 29" dengan ic TDA12011H/N1D8B nyala sebentar trus mati

 Pagi tadi Kedatangan tamu sesama tuser dengan membawa empat mesin tv yang di masukan dalam satu kardus dan salah satunya adalah mesin tv sharp 29"  ic TDA12011H/N1D8B dengan gejala nyala sekitar 3 sampai 4 menit mati protek di tandai dengan led berkedip dan panel maupun remot tidak berfngsi.
dalam pegerjaan mesin ini saya sempat kesulitan karena baru kali ini dapat servisan casis model ini.
Ahirnya saya coba Cating di facebook bersama pak Dede Digitalmas
Berikut pembahasanya

• Ndory Servis





  Pak mohon bantuanya Tv sharp 29" dengan ic TDA12011H/N1D8B nyala sebentar trus mati .pin proteksi di kaki berapa ya pak.makasih sebelumnya


• Dede Digitalmas





  Biasanya ic 3.3 v


• Ndory Servis





  tv sempat nyala normal 5 sampai 10 menit


• Dede Digitalmas





  Ganti ic 3.3volt yang ic tempel


• Ndory Servis

  ini penampaan mesinya








•



















• Dede Digitalmas

•



•  Ndory Servis








  Alhamdulilah IC nya gak ada yang jual,Kalau di modivikasi pakai KIA 78D33 bisa gak pak


• Dede Digitalmas





  Disini banyak

  Coba saja modifikasi


• Ndory Servis





  Oke dah bisa pak makasih atas ilmunya mudah2 Allah senantiasa membalas semua amal baik bapak

  Ahirnya saya coba melepas IC seperti pada gambar.dan saya pelajari jalur jalurnya,dan kemudian saya modifikasi dengan IC KIA78D33 dan Alhadulilah setelah di coba tv tidak proteg lagi
  Dari Pembahasan di atas mudah mudahan ada manfaatnya buat pembaca Wasalam

Selanjutnya

Tips melacak kerusakan suara dengan ic LV1116N

LV1116N adalah merupakan ic prosesor suara stereo yang biasa digunakan pada pesawat teve. Didalam ic ini terdapat bagian-bagian seperti :

• Audio-In stereo switch untuk memilih TV - AV1 - AV2 (audio-input pin- 2/35 – 3/34 – 4/33)
• Audio-out  (pin-5/32) yang disambung ke konektor Ekternal Audio-out
• Prosesor Pseuodo-stereo – membuat suara mono seperti stereo
• Prosesor Analog Surround
• Kontrol Tone (bass-treble)
• Kontrol Volume
• Kontrol MUTE
• Semua fungsi-fungsi tersebut diatas dikontrol melalui pin-SDA/SCL (pin-19/20) oleh mikrokontrol.
• Mempunyai 2 buah suply Vcc, yaitu (a) untuk bagian digital pada pin-15 (5v) dan (b) untuk bagian audio-analog pada pin-17 (9v)
• Pin-14/23 merupakan pin-audio out yang disambung ke input dari ic Audio-amplifier

LV1116N ini kadang menimbulkan problem seperti ;

• Tidak ada suara sama sekali
• Suara kadang hilang-timbul
• Suara kadang pelan-keras sendiri

Trobelshuting

Tidak ada suara sama sekali

Sentuh-sentuh pin- 14/23 dengan jari tangan. Kalau speaker ada suara berarti problem bukan pada bagian Audio-amplifier, tetapi pada LV1116 Cek suara dengan memasang amplifier lewat Audio-out – jika ada suara maka kerusakan LV1116 pada bagian prosesor, kontrol-tone atau kontrol-volume Cek suply tegangan Vcc 5v dan 9v Cek jalur kontrol SDA/SCL dari mikrokontrol (cek tegangannya)

Suara kadang keras-pelan sendiri atau hilang-timbul

Biasanya disebabkan karena problem pada bagian kontrol-volume Sinyal audio dikontrol volumenya - masuk pada pin-13 dan keluar lewat pin-14 untuk suara Right Dan masuk pin-24 dan keluar pada pin-23 untuk suara Left

Untuk memastikan kerusakan disebabkan karena LV1116

Untuk memastikan bahwa kerusakan disebabkan oleh LV1116 Cek apakah suply Vcc sudah  OK Cek apakah jalur SDA/SCL sudah  OK Jumper pin-2 dengan sebuah elko ke pin-14 – jika kemudian terdengar suara keras berarti LV1116 rusak (atau dari pin-35 ke pin-23)


Pengalaman.1 (akal-akalan)
Setelah kami periksa ternyata kerusakan teve dengan problem suara kadang keras-pelan sendiri disebabkan karena  kerusakan LV1116 pada bagian kontrol-volume. IC LV1116 ini ternyata masih sulit diperoleh diluaran. Indent dulu di service resmi ternyata makan waktu lama. Pada hal konsumen minta segera cepat diselesaikan. Maka kami tawarkan bagaimana kalau kontrol volume diganti pakai VR (potensiometer) saja. Ternyata konsumen menyetujui. Maka modifikasi yang kami lakukan adalah :

• Jalur output dari pin-14/23 yang menuju ke ic Audio amplifier kami putus
• Caranya dengan menyedot solderan pin-14/23 tersebut
• VR volume stereo kami pasang dari pin-13/24 melalui elko 10uF ke pin-VR bagian pinggir atas)
• Pin-VR bagian tengah kami sambung ke input ic audio amplifier lewat elko 10uF
• Pin-VR bagian pinggir bawah disambung ke ground.

++++++++++++++++++

1. Budi Prasetyo menulis komentar :

Sedikit masukan Pak - saya punya pengalaman dgn tv sanyo yg pake ic tone prosesor ini, bisa diakali dgn mem-bypass input power amplifier dg output kontrol volume, lalu merobah option stereo dg nilai 0 di factory modenya. Hasilnya kontrol volume seperti sediakala. Hanya sound efek yg jadi tidak ada. Salut atas artikelnya Pak, salam dari saya di Karawang.

Marsonotv :

Senang berkenalan dan thanks infonya. Trus untuk suara lewat AV-in dimodif tidak?
2. Tarmizi menulis komentar :
Terima kasih.. atas informasinya mas.. kebetulan saya lagi dapet kasus seperti ini setelah 3-4 jam suara timbul tenggelam, langsung aja ganti ic LV 1116N nya dan OK...

Sumber : http://marsonotv.blogspot.com/2011/03/tips-melacak-kerusakan-suara-dengan.html

Selanjutnya

Beberapa cara mengatasi horisontal kurang lebar kiiri-kanan

Beberapa versi cara mengatasai raster kurang lebar kiri-kanan pada teve biasa yang tidak menggunakan sirkit EW (pin-cushion).
Ada beberapa penyebab yang dapat membuat raster sedikit kurang lebar.

• Adjustment tegangan B+ belum pas. Oleh karena itu adjust dengan benar sebelum melakukan perbaikan lainnya.
• Sehabis ganti def yoke, terutama jika diganti bukan ori
• Sehabis ganti flyback, terutama jika flyback pengganti bukan ori
• Sehabis ganti CRT
• Kerusakan kapasitor resonant (nilai kapasitansi berubah atau berkurang)
• Memasang mesin china pada CRT lain


1. Dengan menambah kapasitor milar

• Cara ini yang biasa kami lakukan jika hanya kurang lebar sedikit
• Sediakan kapasitor dengan nilai 332 atau 442 tegangan 1600v
• Pasang paralel dengan kapasitor resonant yang lokasinya pada kolektor transistor horisontal dengan ground.
• Jika hasilnya masih kurang lebar - nilai kapasitor dapat ditambah, dan jika terlalu lebar - nilai dikurangi

Cara ini mengakibatkan tegangan heater menjadi sedikit drops (juga tegangan keluaran dari flyback lainnya) dan lebar vertikal berubah. Oleh karena itu perlu re-adjustment vertikal size.
Catatan :

• Jangan mengurangi nilai kapasitor resonant untuk mengatasi raster yang terlalu lebar.
• Karena akan mengakibatkan tegangan heater maupun tegangan keluaran flyback lainnya seperti tegangan high voltage anode juga naik. Dapat mengakibatkan transistor horisontal panas atau jebol, bahkan CRT rusak


2. Dengan memasang tranfo yoke

• Jenis tranfo-yoke ini banyak dijual oleh toko yang menyediakan mesin china.
• Cara ini dapat digunakan jika kurang lebar cukup banyak
• Prinsip kerjanya mirip sebagai tranfo step-up (dapat dibaca pada buku petunjuk yang disediakan)
• Kelebihan dengan tranfo yoke kita dapat menambah maupun mengurangi lebar raster kiri-kanan.

Pengamatan kami dengan pemakaian tranfo yoke, dapat mengakibatkan problem pada horisontal linear. Bahu kiri-kanan penyiar nampak menjadi kurang simetri

3 Dengan penambahan gulungan pada ferit flybak.

• Kami belum pernah mencoba dan mengetahui efek samping cara ini, tapi ide ini cukup rasional dan baik untuk dicoba.
• Mungkin cara ini juga dapat diterapkan untuk mengatasi raster yang terlalu lebar
• Cara ini kami peroleh dari chating lewat facebook MONTIR/TEKNISI BENGKEL SERVICE
• ELEKTRONIK

Stenly Sambuaga Pengen tau jg jurus lilitan di ferit fbt. Gmna caranya pak? Jema Haji buat percobaan sampean. Putus salah satu kabel yoke herizontal. Kemudian. Lilitkan kabel tersebut di ferit yg ada di plybc. Ujung kabel sambungkan lagi ke yoke. Trus coba di tes apa perubahanya. Kalw melebar berarti bener kalw menyempt berarati gulungnya salah arah. Slamat mencoba

Selanjutnya

Pesawat dihidupkan ada suara ngerik (ngencrit

KASUS :

• Pesawat dihidupkan ada suara ngerik (ngencrit).
• Sepertinya dari dari arah flyback.
• Belum sempat ada gambar dan suara langsung dimatikan – takut transistor horisontal malah mati.


LANGKAH PEMERIKSAAN UNTUK MENEMUKAN PENYEBAB.

• Cek tegangan B+ normal
• Flyback cek pakai Flyback tester bagus, led nyala semua.
• Coba di open solderan pin-H AFC kaki flybak – gangguan suara hilang, tapi layar tetap gelap.
• Cek tegangan screen - drops kurang dari 400v. VR Screen kalau diputar sampai maksimum normal umumnya tegangan bisa  sekitar 500 ~ 600v.
• Cek dengan ohm meter posisi x10K antara kop anode dengan ground – jarum avo-meter bergerak. Normal seharusnya tidak bergerak sedikitpun
• Kesimpulan flyback rusak. Diode penyearah tegangan tinggi anode atau kalau pakai kapasitor filter didalamnya “bocor”


Catatan :

• Flyback tester dengan led memang tidak 100% dapat untuk memeriksa kerusakan flybak.
• Diode tegangan tinggi bocor, kapasitor filter didalamnya bocor, tegangan tinggi bocor dari bodi, VR scrren atau focus rusak – semuanya tidak dapat diperiksa dengan flybak tester.
• Flyback tester hanya dapat untuk memeriksa jika ada kumparan yang short atau setengah short.

Sumber : http://marsonotv.blogspot.com/2014/08/pesawat-dihidupkan-ada-suara-ngerik.html

Selanjutnya

Macam-2 jenis kerusakan tabung CRT

Kerusakan	Tanda-2/Penyebab
Emisi katode lemah	Gambar tidak bisa kontras dan terang Warna tidak tajam lagi White balance tidak dapat normal lagi walaupun coba diajust Dapat terjadi hanya pada salah satu katode atau ketiganya Gambar tidak fokus lagi Gambar ada garis-garis blangking	Tidak dapat direpair tapi kadang dapat ditingkatkan saja (rejuvinasi)
Heater (H) putus	Pin heater diukur dgn ohm meter tidak nyambung Diamati Heater nampak tdk menyala Dapat terjadi karena tegangan dari flyback terlalu tinggi (....misal diganti diganti bukan asli)	Tidak dapat direpair
Salah satu katode (K)short dgn heater (H)	Tidak ada gambar dan raster nyala terang dgn salah satu warna RGB disertai garis-garis blangking Kalau katode warna yg problem diopen/dimatikan – warna tetap dapat menyala Kaki H-K diukur dgn ohm meter kadang tidak ada masalah. Disebabkan short baru terjadi pada saat keadaaan hidup (panas)	Tidak dapat direpair, tetapi dapat diakali dengan modifikasi
G1 short/leaks dgn G2	Raster/Layar gelap Dgn ohm meter (posisi x10K) antara pin-G1 dgn G2 terukur short atau ada resistansi. Pada saat pesawat hidup, diukur tidak ada tegangan pada G2 (screen) – teteapi kalau soket CRT dilepas ada tegangan Paling sering dijumpai pada layar jenis Flat	Dapat direpair
G2 short dgn G3	Ada gambar, raster nyala terlalu terang (putih) disertai garis-garis blangking Kadang disertai tidak mau fokus	Kadang dapat direpair
G1 short dengan salah satu katode (K)	Tidak ada gambar, raster nyala terlalu terang sesuai warna katode yg short disertai garis-garis blangking. Kdang diukur dengan ohm meter tidak ada masalah. Sebab kerusakan baru terjadi pada keadaan hidup (panas)	Dapat direpair
Ada loncatan api (disertai suara) didalam tabung pada bagian penembak elektron	Disebabkan kebocoran vacum karena kualitas CRT Disebabkan bagian leher CRT ada yg retak - umumnya terjadi pada bagian dalam dibawah def yoke	Tidak dapat direpair
Ada warna unggu pada bagian penembak elektron	Disebabkan kebocoran vacum karena kualitas	Tidak dapat direpar
Leher dibawah yoke ada retak atau leher patah	Kalau diamati pada bagian atas leher tabung dibawah yoke ada retakan Ada tanda keretakan yang mirip dipicu kena benda tajam Leher patah jika yoke dibuka Dapat disebabkan karena tegangan B+ over Dapat disebabkan karena ada kerusakan pada bagian vertikal. TV sering digebrak, karena kadang muncul problem satu garis horisontal (problem vertikal)	Tidak dapat direpair
Emisi katode lemah	Dapat terjadi pada salah satu katode atau ketiganya sekaligus Terjadi pada teve yang sudah lama dipakai (lebih dari 5 tahun) Problem white balance dan tidak dapat diadjust lagi Gambar tidak kontras dan britnes tidak terang lagi Jika color dibuat minim, gambar tidak bisa hitam putih (dominan salah satu warna) Pada salah satu warna timbul garis-garis blangking Adjustment kontras-britnes kecil  warna muncul, tetapi jika dibesarkan warna jadi hilang.	Tidak dapat direpair. Kadang bisa ditingkatkan lagi (rejuvinasi)
Flex	Dapat disebabkan karena otomatic degaussing tidak fungsi Dapat disebabkan karena adjustment ring magnetik kovergen berubah posisinya Dapat disebabkan karena pengaruh medan magnet kuat dari luar Dapat disebabkan karena petir	Umumnya dapat direpair . Tetapi kena medan magnet yg kuat atau karena kena petir kadang tidak dapat direpair
Ada warna seperti pelangi	Disebabkan karena tabung pernah kena benturan, sehingga posisi shadow mask berubah	Tidak dapat direpair
Warna RGB saling tertukar	Disebabkan karena otomatic degaussing lama tidak berfungsi	Dapat direpair
Permukaan layar kaca gores	Karena penanganan yg tidak hati-hati	Gambar masih tetap bisa dinikmati
Salah satu pin kaki CRT patah	Tergantung pin ke berapa yang patah	Kadang masih bisa direpair
Anode short dengan lapisan luar aquadag (ground)	Raster/Layar gelap Tegangan anode short atau drops Kalau dibiarkan hidup agak lama dapat menyebabkan flyback atau transistor horisontal rusak	Tidak dapat direpair

Selanjutnya

Sharp dengan STR_W6754 setelah 2 jam mati total

KASUS :

• Sharp 21” flat biasa dengan power supply STR-W6754
• Problem setelah dihidupkan sekitar 2 jam – mati total dan led merah tidak nyala.


SOLUSI :

• Biasanya problem seperti ini disebabkan STR-W6754 (STRW6753) minta diganti.
• Cek secara visual STRW, Photocoupler, SE-130, elko dan dua buah resistor 1 watt dengan nilai dibawah 1 ohm yang terpasang parallel – semuanya sudah diganti dengan baru.

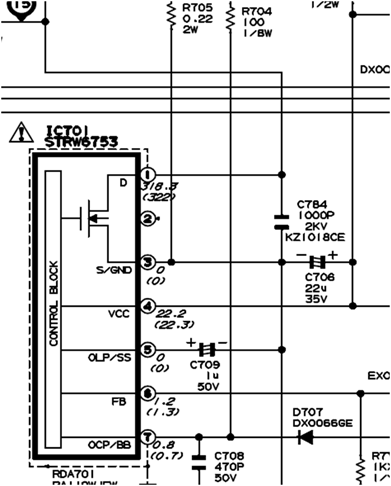

• Saat melakukan cek visual – mata secara sekilas melihat R704 (hubungan dengan kaki pin-7 STRW) menarik perhatian karena warna agak lain dan kode warna seperti sudah luntur.
• Cek pakai ohm meter masih nyambung dengan nilai sekitar 500 ohm.
• Untuk “memastikan”……..”buka skematik diagram…..dan ternyata nilai aslinya hanya 100 ohm
• Setelah penggantian resistor…..running test 2 jam…3 jam…….4 jam…..tidak mati juga.






Memang kadang dalam reparasi ini kita dapat menemukan langsung kerusakan hanya dengan “visual cek” secara teliti. Tidak memerlukan analisa atau “mikir” yang melelahkan.

• Misalnya ada elko gembung, solderan retak, solderan yang over heat , komponen yg over heat atau gosong, , adanya kotoran pada board sisi atas.
• Pemakain bantuan lampu penerangan (lampu duduk), kaca pembesar sangat membantu dalam melakukan visual cek.
• Bagi yang sudah ber-umur kalau sudah memerlukan kacamata – jangan dipaksakan. Beli aja kaca “mata baca” yang harganya murah meriah. Saya ada lokasi 3 tempat bekerja – masing masih saya taruh sebuah kaca mata dan sebuah sebagai cadangan didalam tas.



 Sumber :http://marsonotv.blogspot.com/2014/08/sharp-dengan-strw6754-setelah-2-jam.html

Selanjutnya
